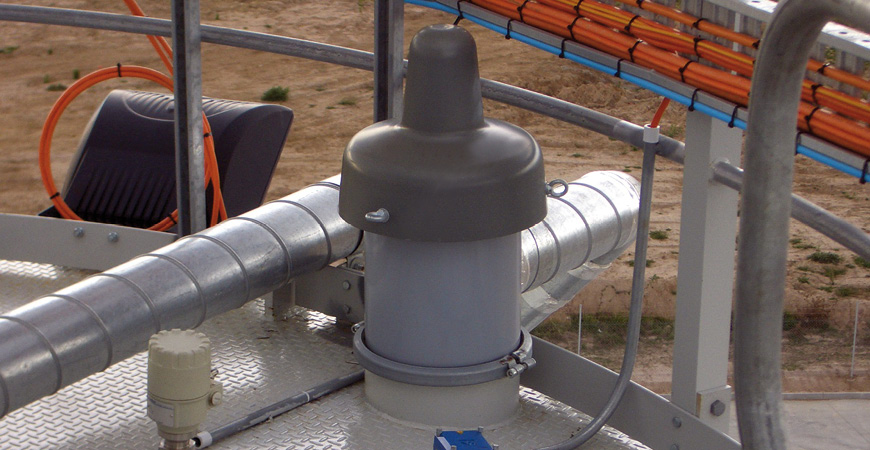

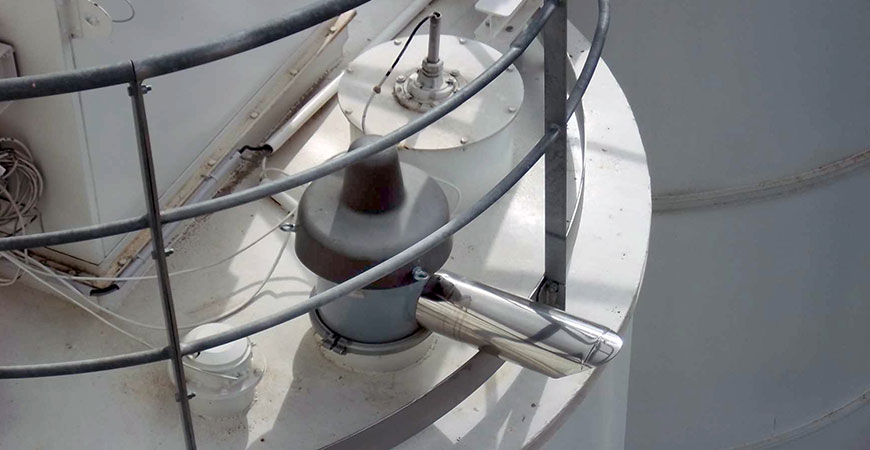

膜片压力控制安全阀VHS

描述

当有异常压力危及到筒仓结构时，由VHS 膜片压力控制的安全阀是最后的安全防线。这就是当筒仓内突然过大加压或过大抽压时须立即处理的原因。即使是膜片压力控制安全阀处于从未启用过的理想状态下，也必须保证在需要使用时，它是高效且可靠的。

VHS膜片压力控制安全阀的组件为：圆柱形金属阀体，阀体上带有用于与筒仓连接的锁状连合套管；用于管道连接的出料口；能瞬间恢复压力平衡的膜片；在正常状态下，用于保持阀门关闭的配重砝码；防腐蚀保护层。

功能

对于筒仓或料箱过大加压或过大抽压的情况，有时在某些工业化国家有严密的安全规则，这确保了必须对此类情况实施安全措施。毫无疑问，其他国家也应遵循此类规则。 负载平衡式VHS型安全阀与WAM®制造的其他类型VCP型阀相比，有一个决定性的优势。由于VCP上的螺旋弹簧具有转动惯量，恢复压力平衡的速度非常快，但不是即刻发生。而VHS可即刻恢复压力平衡。膜片安装在阀门壳体的内部，通过膜片两边表面上不同压力的相互影响可得到很好的压力平衡。在过大加压情况下，这种相互作用使空气从筒仓的内部流入大气；同样，在过大抽压情况下，空气从大气穿透膜片进入筒仓。

产品特点

碳钢阀体（VHS2731B）、RAL 7001（银灰色）上漆或304 不锈钢阀体 (VHS2732B)

阀体直径= 273mm (10 in)

最大空气容积5,000m3/h (2,950 cfm)

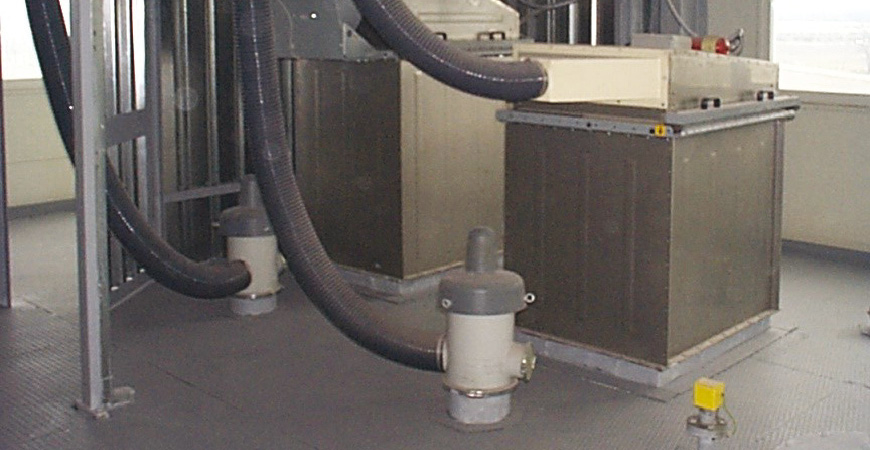

排气口出口用于连接中央抽风系统

最大预置负压值- 0.005 bar (0.07 psi)；最大压力+ 0.05 bar (0.72 psi)

根据用户的不同需求，该阀有多种预置压力范围可供选择，最大压力范围为+ 0.02 bar (0.29 psi) ~ + 0.08 bar (1.16 psi)

重量：22 kg (49 lbs)

整体尺寸小

维护时间短

VHS安全阀本身的工作原理具有创新意义。空气可以通过VHS独有的双面作用膜片，膜片既可控制过度加压，可也控制过度抽压。

膜片的独特性能防止了物料硬壳的堵塞和堆积。
